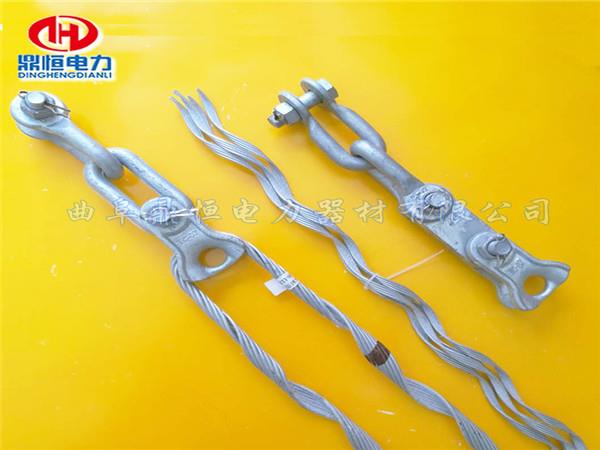

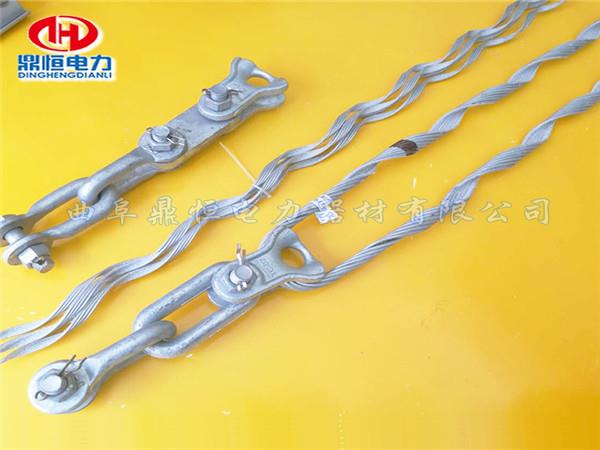

1、U形掛環：熱鍍鋅材質優良鑄鋼U形掛環,作用是起到與桿塔緊固件之間的連接。

2、嵌環：熱鍍鋅鑄鋼嵌環，夾嵌在耐張線夾U形掛環彎曲頭內，可以起到保護耐張線夾并與延長桿之間的連接作用。

3、PD掛板：采用熱鍍鋅鑄鋼P(yáng)D掛板，起到將嵌環和U形掛環連接起來的作用，并避免耐張線夾出口處光纜離桿塔太近，從而保證此處光纜有足夠大的彎曲半徑。

4、預絞絲護線條：按預定的機械性能與化學成分定做的鋁合金線材，具有很高的抗拉強度、硬度和良好的彈性以及極強的防銹能力，能在惡劣的氣候環境下長期使用。

5、耐張預絞絲：用鍍鋅鋼絲或鋁包鋼絲制成,預絞絲在工廠加工時被預制成束，并在內壁粘有一層牢固的金剛砂，以達到對光纜減少側壓力的條件下增加耐張線夾的握力。

預絞絲耐張線夾金具與傳統的其它形式金具相比，具有其產品獨特之處；預絞絲耐張線夾具有較強的抗疲勞性能，而且安裝簡單快捷，節能，一致性強，適應性廣泛和防腐性能好。

架空輸電線路中轉角桿塔需要使用耐張線夾來連接固定光纜，ADSS耐張線夾有足夠的拉力來將耐張線夾固定在檔距100-1000米之間的線路桿塔上面，根據光纜參數的需求，耐張線夾也分為大、中、小三種不同強度的耐張線夾金具。

產品名稱：	ADSS耐張線夾
品   牌：	鼎恒電力
型   號：	DANZ
加工定做：	是
外絲尺寸：	850-1100mm
適用檔距：	100m以內
最大光纜外徑：	16mm
耐拉強度：	40KN

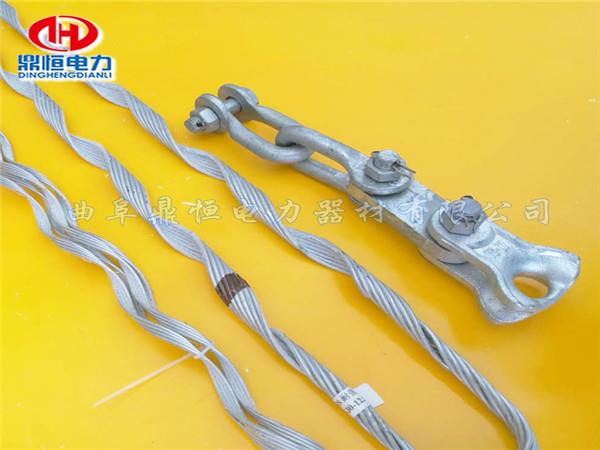

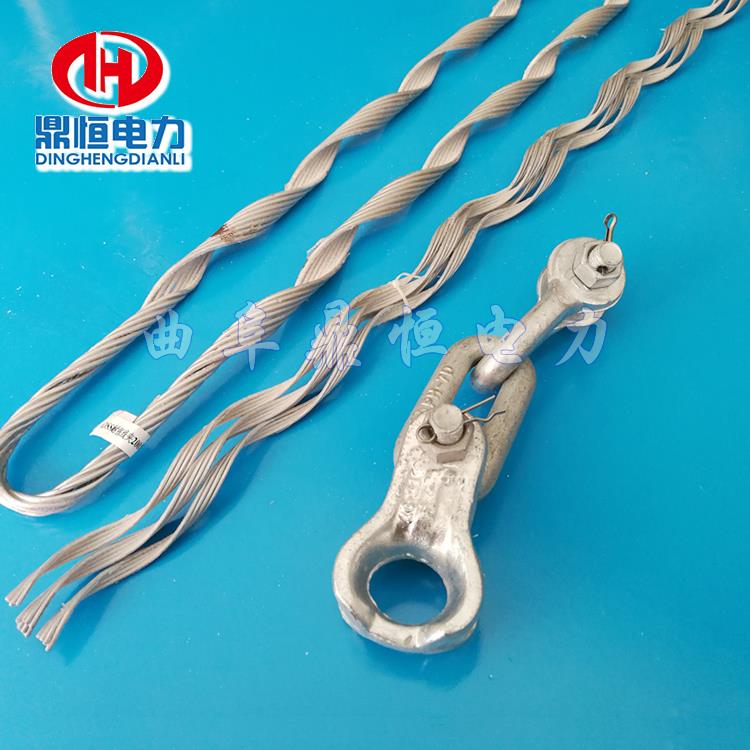

根據ADSS光纜的型號、參數要求，我們可以提供不同檔距、張力、外徑的耐張線夾金具，分為單層絞絲耐張線夾和雙層絞絲耐張線夾，單層絞絲耐張線夾是用于實際檔距小于100米使用的；雙層絞絲耐張線夾是用于實際檔距大于200米以上使用的，小檔距耐張線夾配件包含：U型掛環，嵌環，外絞絲，螺栓等配套金具；雙層絞絲耐張線夾配件包含：U型環，延長環，嵌環，內絞絲，外絞絲，PD掛板，螺栓等配套金具；客戶根據工程設計需求選配其他連接配件。

單層耐張線夾用途：

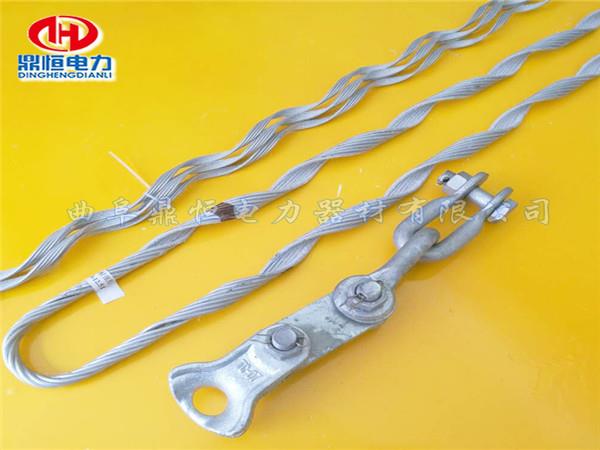

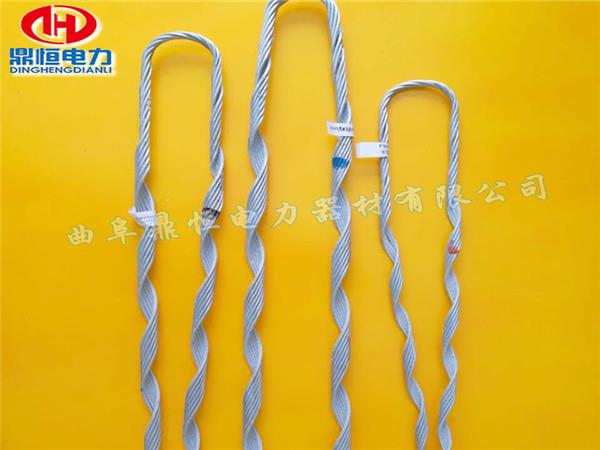

ADSS小檔距耐張線夾與耐張線夾作用相似;主要用于50～170米短跨距的轉角、耐張、終端等桿塔,不但適于架空光纜，還可用于架空導線、拉線等的錨接安裝以及光纜施工中作牽引線夾用。

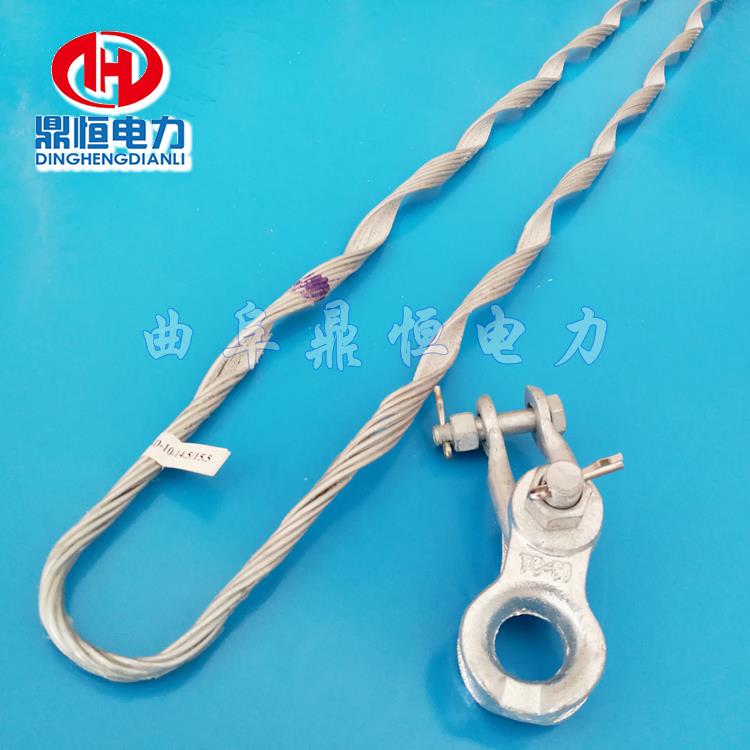

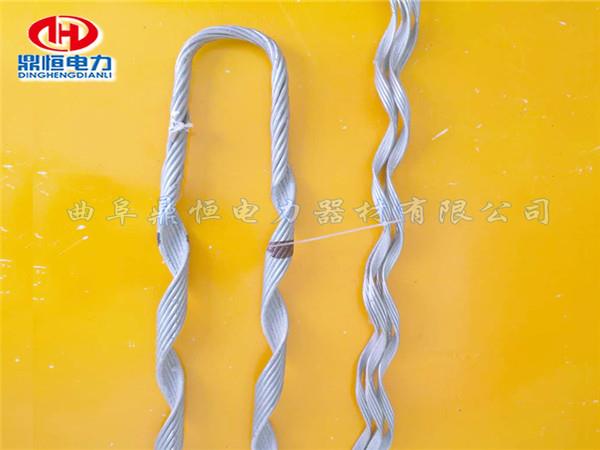

ADSS耐張線夾組成：U型環、嵌環、鋁包鋼預絞絲、螺栓、螺母、閉口哨等。

ADSS光纜耐張線夾的作用：

1、有效地將縱向壓緊力傳遞給光纜的張力承受單元一芳綸，避免光纜外護套過度受力而被拉傷。
2、傳遞軸向張力增大了與光纜的接觸面積，使應力分布均勻，無應力集中點。

耐張線夾特點：

1、在不超過ADSS光纜側壓強度的前提下，對光纜有較大的握著力，能承受較大的張力。
2、對ADSS光纜的握著力不低于光纜極限抗拉強度的(UTS)的95％，完全適合光纜架設的需要。

訂貨須知：

1、根據ADSS光纜的極限抗拉強度、運行檔距和外徑來選擇合適型號耐張線夾。
2、應同時提供ADSS光纜的相關參數：光纜的最大允許張力、每日運行張力和抗側壓強度，如芳綸為單絞，應提供絞向。
3、數量配置為：1套／終端桿塔；2套／耐張桿塔、光纜接續桿塔或轉角大于25°桿塔。

包裝說明：雙層纖維編織袋包裝。

ADSS耐張線夾用途:耐張線夾承受全張力、將ADSS光纜連接至終端桿塔、轉角桿塔和光纜接續桿塔上；鋁包鋼預絞絲對ADSS光纜起到保護和提高抗震的作用。

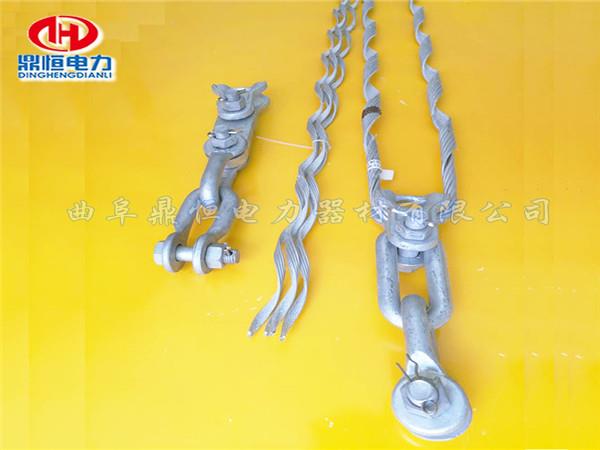

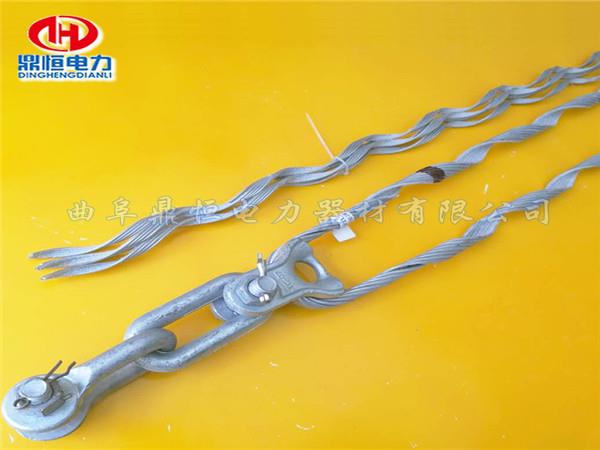

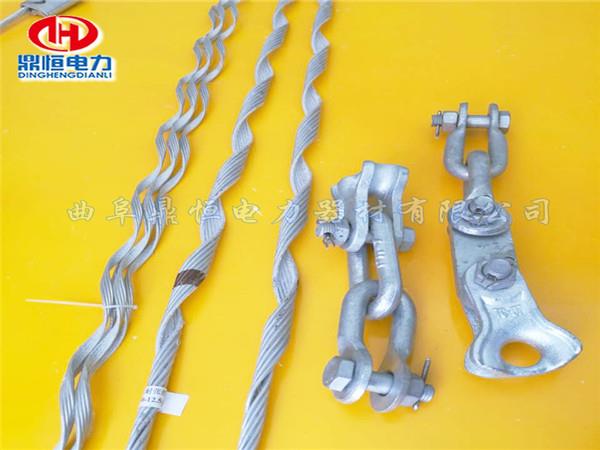

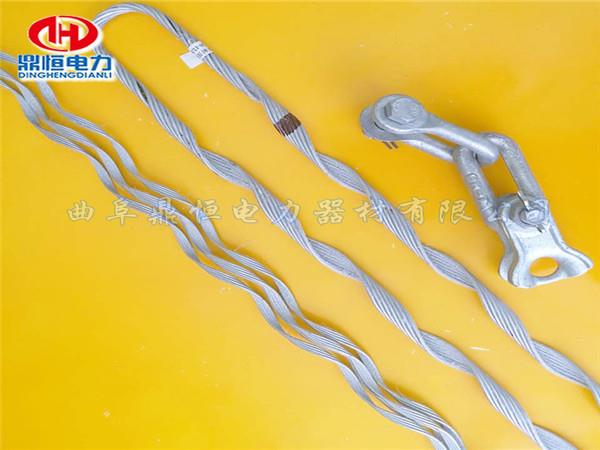

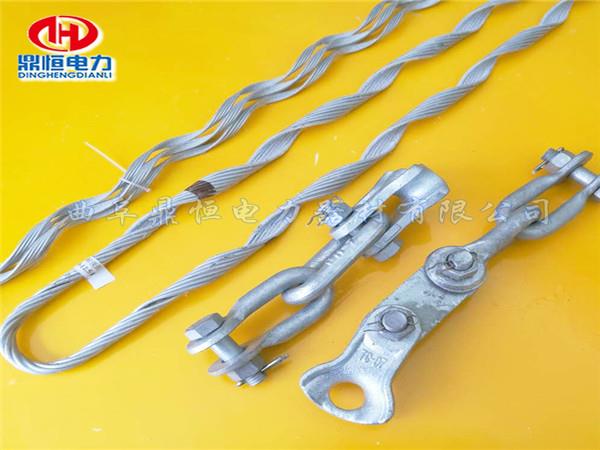

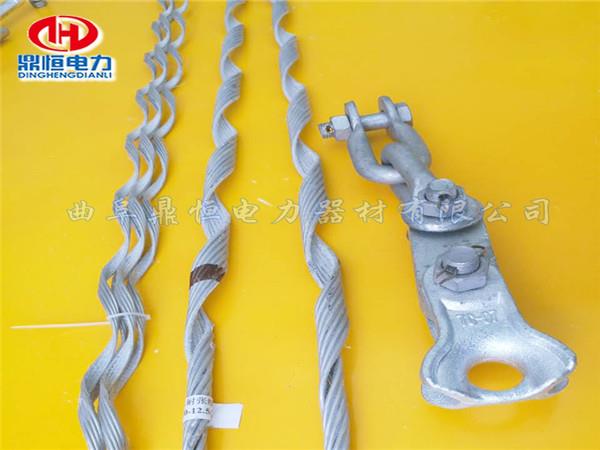

ADSS耐張線夾組成：內絞絲、外絞絲、U型環、嵌環、延長環、PD型掛板、螺絲、螺母、閉口哨等。

ADSS光纜耐張線夾作用：耐張線夾是將ADSS光纜固定在轉角、耐張、終端桿塔的掛點上，各類耐張金具的破壞荷載就不小于光纜的計算拉斷力值。預絞絲式耐張金具具有應力分布均勻，無應力集中點，有較好的動態應力承受能力及防腐性能好等優點。

1、全熱鍍鋅連接金具，抗拉耐腐蝕，國內優良的制作工藝，及機加工設備，機械全自動涂膠噴金鋼砂，均勻無死角。

2、線夾內外絞絲采用鋁包鋼絲材料制成，具有高強度的機械性能和極高的防腐蝕性能。

3、在保證光纜握力不小于光纜額定抗拉（CUTS）95%的前提下，同時不損失光纜。

4、多種可調式連接掛板，方便調節安裝。【選裝件】

耐張線夾性能特點：

【1】、在不超過ADSS光纜側壓強度的前提下，對光纜有較大的握著力，能承受較大的張力。
【2】、對ADSS光纜的握著力不低于光纜極限抗拉強度的(UTS)的95％，完全適合光纜架設的需要。

【3】、合理的結構，預絞式耐張線夾雙腿在纏繞光纜上時可產生較強握緊力，獨特的原理和結構使ADSS光纜耐張線夾具有獨特的性能和鮮明的特點。

【4】、為滿足城網10kV配電線路上架設ADSS光纜的需要，我公司開發生產了握力為15kN的耐張線夾，它結構簡單，安裝方便，又可降低工程造價。

                   -

特點：

1、外護線條通過嵌環、延長環等聯接金具直接與桿塔聯接，承受線路載荷保證安全使用。

2、內護線條對ADSS光纜起到一定保護作用，可以有效的將縱向壓緊力傳遞給光纜的張力承受單元-芳綸，避免光纜外護套過度受力而被拉傷。增大了與光纜的接觸面積，使應力分布均勻，無應力集中點。

3、對ADSS光纜的握著力不低于光纜極限抗拉強度的（UTS)的95%，無應力集中及振動應力的影響，完全適合光纜架設的需要。

訂貨須知：

1、根據ADSS光纜的極限抗拉強度、運行檔距和外徑來選擇合適型號的耐張線夾。

2、應同時提供ADSS光纜的相關參數：光纜的最大允許張力、每日運行張力和抗側壓強度。

3、數量配置：1套/終端桿塔；2套/耐張桿塔、光纜接續桿塔或轉角＞25° 。

包裝說明：雙層纖維編織袋包裝。

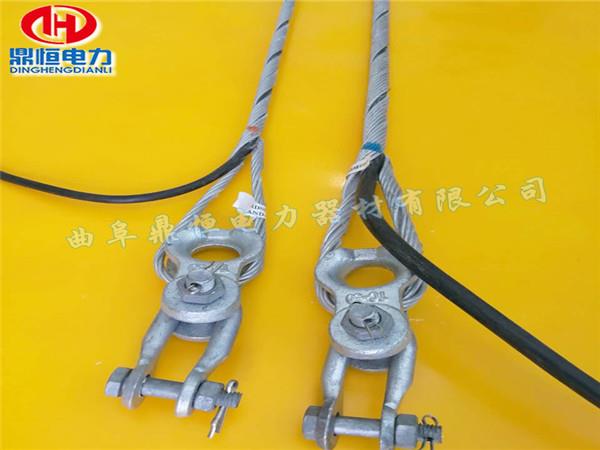

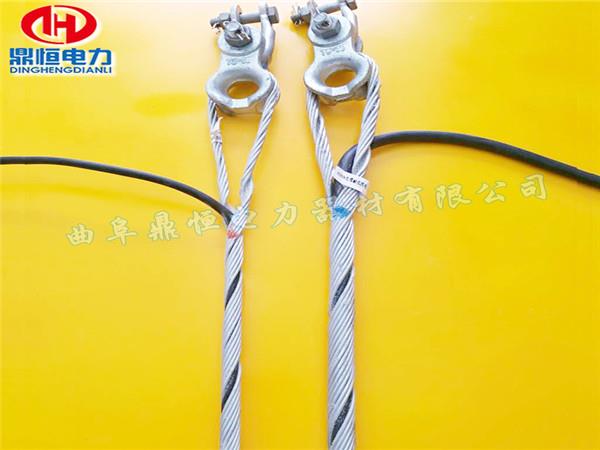

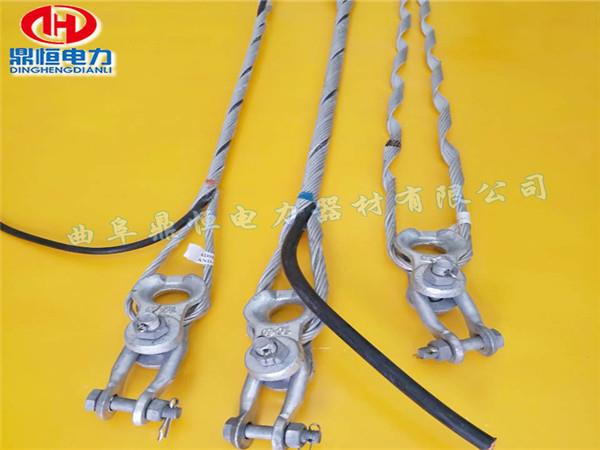

ADSS耐張線夾安裝方法：

1、耐張線夾在安裝內絞絲前，先把外絞絲穿過嵌環并使之與光纜平行，在外絞絲有色標的地方光纜上做標記。

2、把一組內絞絲纏繞在光纜上；第二組內絞絲和一組內絞絲對準，在光纜上將第二組內絞絲纏繞二或三個節距，保持末端松弛；然后一次將全部內絞絲安裝完畢，并保證所有的內絞絲與光纜相吻合。

3、最后將外絞絲的色標與內絞絲的色標對準，在色標處開始纏繞外絞絲，安裝時可先纏繞外絞絲一部分，但是，兩部分同時纏繞將有利于安裝，直到所有外絞絲纏繞到內絞絲上為止。

ADSS光纜耐張線夾特點優勢：ADSS光纜耐張線夾安全而和緩地聯接固定全介質自承式架空光纜。結構加固線條向線夾組件傳遞軸向拉力并分配徑向壓力，從而在不造成光纜外皮損傷和光纖變形的情況下保證最大的握緊力。內外預絞絲采用鋁包鋼絲制成，內壁粘有一層微粒金剛砂，以增加摩擦力；耐張線夾預絞絲在加工時被預制成四個子束，預絞絲的末端朝徑向外側彎曲，以免擠壓損害光纜。耐張線夾預絞外絲用鋁包鋼線制成，預絞絲在工廠加工時被預制成一束，并在內壁粘有一層牢固的金剛砂，以達到對光纜減少壓力的條件下增加耐張線夾的握力，為避免安裝誤差并便于快速安裝。

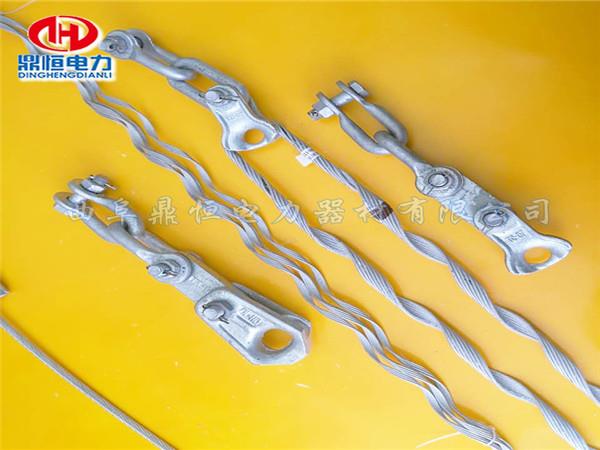

曲阜鼎恒電力器材有限公司提供低張力、中張力、高張力三種耐張線夾。

ADSS光纜施工注意事項 ：

1、施工前須對光纜線路的桿塔跨距進行復測，確定光纜盤長是否符合要求。

2、ADSS光纜施工應嚴格按照光纜廠家提供的ADSS光纜安裝指南(手冊)并結合相關電力規程正確安裝。

3、光纜掛點的位置應滿足有關規程對于安全距離的規定。 在帶電導線線路上進行ADSS光纜的架設施工，即認定為是在帶電電線桿上工作。因此，施工人員的活動范圍及其所攜帶的工具，材料等東西，與帶電導線的距離都不要小于3.0m。 施工中須使用絕緣工具，絕緣安全帶，絕緣繩索，并配置專職人員進行監護。施工時風力不應大于五級。如滿足不了以上條件時，應按帶電作業施工或停電施工。

4、施工前須對到貨的光纜利用光時域反射儀表(OTDR)進行開盤測試。檢查光纜傳輸指標及長度是否合格，并檢查光纜外觀及護套是否正常。對光纜金具等材料進行質量和數量的檢查。

5、光纖接續應由專業人員操作，并且光纖接續需采用熔接法。光纖接續時須認真執行操作工藝要求，兩根光纖的線序，顏色應一一對應，光纖接頭損耗應小于0.05dB/個。

6、ADSS光纜在架設施工中的所收到的拉伸力和壓扁力不能超過允許值。

7、施工時要采用張力放線機，牽引張力要平穩,牽引張力不能超過指標要求。

8、每處光纖熔接應有施工熔接記錄作為竣工圖的附件。

9、ADSS光纜的外護套不能受到磨損和劃傷。

10、光纜長期使用中允許的小靜態彎曲半徑為光纜外徑的15倍，其動態彎曲半徑為光纜外徑的25倍。

11、ADSS光纜不允許有縱向扭曲，ADSS光纜不允許隨意對調，金具不能隨意替代。

12、每盤光纜施工完成后須留有足夠的余纜如下：風電機組內預留6m；光纜引上桿（塔）預留10m；接頭余纜長度不小于光纜距地面的高度加25m；光纜進機房到達安裝位置后的余纜長度不小于25m。
